neutron组件
neutron网络服务组件提供虚拟机实例对网络的连接，其中plugins能够提供对多种网络设备和软件的支持，使OpenStack环境的构建和部署具备更多的灵活性，最重要的就是为虚拟机实例提供网络连接。
组件：
- Neutron-sever：接收和路由API请求到OpenStack中的网络plug-in.
- OpenStack networking plug-ins and agents：创建端口、网络和子网，提供IP地址。
- Messageing queue：在neutron-sever和agents之间路由信息，同时也会作为一个数据库存储plugins的网络连接状态。
neutron网络服务组件利用软件定义提供网络、子网和路由功能，它模仿物理网络设备的功能，在网络中划分多个子网，路由器在不同的子网间传递数据。其中包括二层交换，三层路由，负载均衡，防火墙和VPN等。
neutron管理的网络资源包括network、subnet和port，其中network是一个隔离的二层广播域，neutron支持多种类型的network，包括local、flat、VLAN、vxlan和GRE。
架构
- Neutron server
对外提供网络API，接收请求，并调用plugin处理请求。
- neutron plugin
处理neutron server发来的请求，维护网络，并通过调用agent来处理后续工作。根据功能又可以分为core plugins和service plugins。前者负责维护网络中的network、subnet和port；后者提供网络中的routing、防火墙、load balance等。
- neutron agent
接收来自plugin的请求，并负责在network provider上真正实现网络功能。
- network provider
提供网络服务的虚拟或者物理网络设备，向Linux bridge或者OVS等。
- Queue
各组件通过messaging queue通信和调用
- Database
用来存放OpenStack的网络状态信息，包括network、subnet、port、router等。

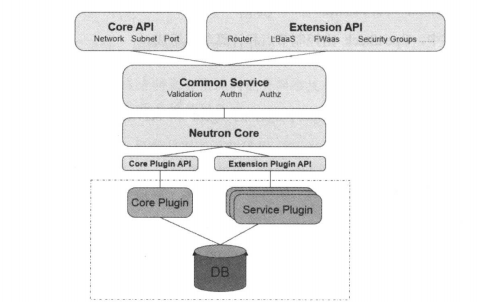

将server、plugin部分详细的看，如图：
其中：
- core API
对外提供管理network、subnet和port的restful API。
- extension API
对外提供管理router，LBaaS，Firewalld等服务的restful API。
- common service
校验和认证API请求。
- neutron core
通过调用相应的plugin来处理请求。
- core plugin API
定义了core plugin的抽象功能集合，用来响应请求和调用core plugin组件。
- extension plugin API
定义了core plugin的抽象功能集合，用来响应请求和调用service plugin组件。
- core plugin
维护network、subnet和port的状态；调用相应的agent来处理。
- service plugin
实现了routing、Firewall、load balance等；调用相应的agent来处理。
关于ML2 core plugin
它是neutron在H版本实现的一个新的core plugin，用于替代原有的Linux bridge和OVS，传统的core plugin存在的问题：
- 无法使用多个network provider
这就说明了以前当你选择了Linux bridge plugin之后就只能选择Linux bridge agent，无法使用其他的虚拟交换机。
- 开发新的core plugin工作量大
所有传统的core plugin都需要编写大量重复和类似的数据库访问的代码，大大增加了plugin开发和维护的工作量。

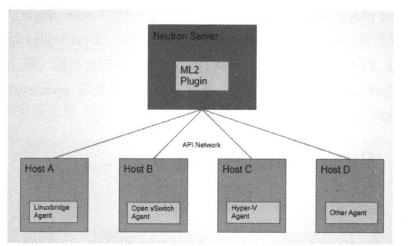

ML2作为新一代的plugin，提供了一个框架，允许在OpenStack网络中同时使用多种layer2网络技术，不同的节点可以使用不同的网络实现机制。
这样的话，可以在不同节点上分别部署Linux bridge agent、OVS，hyper-V以及其他第三方agent。另外，ML2不但支持异构部署方案，同时能够与现有的agent无缝集成：以前用的agent不需要变，只需要将neutron server上的传统core plugin替换为ML2。
ML2的架构
ML2对二层的网络进行抽象和模拟，引入了type drivers和mechanism drivers机制，这两类解耦了neutron所支持的网络类型和提供这些网络的机制，这样的好处就是使得它具有很好的扩展性。
其中的网络类型（type）包括：
-
local
-
flat
-
VLAN
-
vxlan
-
GRE
mechanism driver负责提供和实现这些网络，并确保其状态，根据后端提供类型可以分为：
- Agent-based：包括Linux bridge和open vswitch
- controller-based：包括opendaylight、VMwareNSX
- 基于物理交换机：Cisco nexus等
neutron启用ml2，只需要在配置文件中开启就行（neutron.conf）：
而关于ml2的配置，则是在（/etc/neutron/plugins/ml2/ml2_conf.ini）：
